Высокопрочные болтовые комплекты DIN EN 14399 для металлоконструкций
Высокопрочные болтовые комплекты DIN EN 14399 применяются в предварительно напряженных соединениях стальных конструкций, где необходимо создать контролируемое усилие стяжки и обеспечить стабильную работу узла при значительных статических, динамических и вибрационных нагрузках. В отличие от обычного крепежа, такие изделия рассматриваются не как отдельные болты, гайки и шайбы, а как совместимый комплект с установленными механическими, размерными и функциональными характеристиками.
Серия DIN EN 14399 используется при проектировании и изготовлении мостов, промышленных зданий, энергетических объектов, опорных конструкций, складских комплексов, тяжелого оборудования и других ответственных металлоконструкций. Правильно подобранный комплект позволяет создать требуемое предварительное натяжение и снизить вероятность смещения соединяемых элементов под эксплуатационной нагрузкой.
Что представляет собой комплект DIN EN 14399

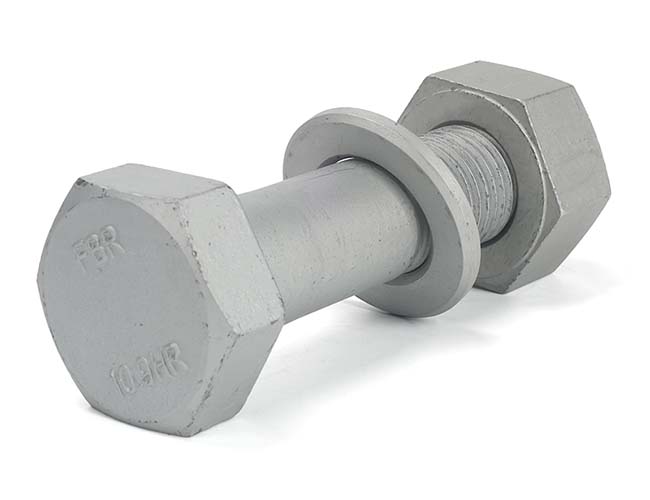

Типовой комплект включает высокопрочный болт, соответствующую ему гайку и одну или несколько закаленных шайб. Все элементы должны быть совместимы по геометрии, классу прочности, твердости, покрытию и состоянию смазки. Эти параметры непосредственно влияют на коэффициент трения, момент затяжки и фактически создаваемую силу предварительного натяжения.
Поэтому закупать компоненты для одного ответственного соединения у разных производителей без технической проверки нежелательно. Даже если размеры отдельных деталей выглядят одинаково, различия в резьбе, покрытии, твердости шайбы или смазке гайки могут изменить поведение всего соединения при монтаже.
При оформлении заказа рекомендуется указывать систему комплекта, номинальный диаметр резьбы, длину болта, класс прочности, тип шайбы, защитное покрытие, количество и требования к сопроводительной документации.
Структура серии DIN EN 14399
DIN EN 14399 представляет собой серию взаимосвязанных стандартов. Отдельные части регулируют общие требования, испытания, конструкцию болтов и гаек, параметры шайб и специальные способы контроля предварительного натяжения.
DIN EN 14399-1 устанавливает общие требования к высокопрочным комплектам, предназначенным для предварительного натяжения. DIN EN 14399-2 описывает требования к функциональным испытаниям и проверке пригодности комплекта к созданию расчетного натяжения.
DIN EN 14399-3 относится к шестигранным комплектам системы HR, а DIN EN 14399-4 — к шестигранным комплектам системы HV. DIN EN 14399-5 и DIN EN 14399-6 определяют требования к плоским и фасонным шайбам. Другие части серии охватывают болты с потайной головкой, призонные болты, индикаторы прямого натяжения и комплекты HRC с калиброванным предварительным натяжением.
В спецификации проекта желательно указывать не только общее обозначение EN 14399, но и конкретную часть стандарта. Формулировка «болты DIN EN 14399» без дополнительных данных не определяет систему, класс прочности, форму головки и состав комплекта.
Высокопрочные болтовые комплекты DIN EN 14399 систем HR и HV
Наиболее распространенными вариантами являются системы HR и HV. Обе системы предназначены для предварительно напряженных соединений, однако отличаются конструкцией и способом обеспечения пластичности комплекта.
В системе HR необходимая пластичность преимущественно достигается за счет удлинения болта. Для таких комплектов применяются различные сочетания классов прочности болтов и гаек, включая 8.8/8, 8.8/10 и 10.9/10. Выбор конкретного сочетания зависит от проектной документации и принятого метода монтажа.
В системе HV пластичность в большей степени обеспечивается контролируемой деформацией сопряженных витков резьбы. Для комплектов HV обычно применяется сочетание болта класса 10.9 и гайки класса 10.
Компоненты систем HR и HV не следует смешивать. Болты, гайки и шайбы должны поставляться как согласованный комплект, соответствующий одной системе. Замена отдельной детали допускается только после технической оценки и подтверждения соответствия требованиям проекта.
Система HRC с контролируемым предварительным натяжением
Система HRC используется для соединений, где предварительное натяжение создается с помощью специального калиброванного элемента болта и соответствующего монтажного инструмента. При достижении заданного уровня натяжения контрольная часть отделяется, что позволяет визуально подтвердить выполнение определенного этапа затяжки.
Комплекты HRC могут быть удобны при монтаже большого количества соединений, особенно когда требуется воспроизводимость процесса. Однако результат зависит от правильного хранения крепежа, исправности инструмента, состояния резьбы и соблюдения монтажной технологии.
Размеры и классы прочности
Высокопрочные конструкционные комплекты серии EN 14399 обычно охватывают метрическую резьбу в диапазоне от M12 до M36. Точный размерный ряд зависит от выбранной системы и соответствующей части стандарта.
Для проектирования необходимо учитывать не только диаметр резьбы, но и длину болта, толщину соединяемого пакета, количество шайб, высоту гайки и необходимый выход резьбы. Недостаточная длина может привести к неполному зацеплению гайки, а чрезмерная длина усложняет монтаж и увеличивает стоимость соединения.
Класс прочности должен быть указан в проекте. Самостоятельная замена болта 8.8 на 10.9 или наоборот без инженерной проверки недопустима, поскольку изменение класса влияет на усилие предварительного натяжения и расчетные характеристики узла.
Материалы, покрытия и коэффициент трения
Для защиты высокопрочного крепежа от коррозии могут применяться различные покрытия. Выбор зависит от климатических условий, влажности, наличия химически активной среды и срока службы конструкции.
Возможны черное исполнение, цинксодержащие покрытия, горячее цинкование и цинк-ламельные системы. Однако покрытие нельзя рассматривать только как декоративный или антикоррозионный слой. Оно изменяет трение в резьбе и под опорной поверхностью гайки, а следовательно, влияет на связь между моментом затяжки и достигнутым натяжением.
Смазка также является частью функциональных характеристик комплекта. Не рекомендуется удалять заводскую смазку, наносить дополнительный состав или повторно оцинковывать готовые изделия без согласования. Такие действия могут существенно изменить поведение крепежа при затяжке.
Роль шайб в предварительно напряженном соединении
Шайбы распределяют давление под головкой болта или гайкой, защищают поверхность соединяемого элемента и обеспечивают стабильные условия затяжки. В высокопрочных комплектах применяются закаленные шайбы, рассчитанные на значительные контактные нагрузки.
Тип, количество и расположение шайб определяются системой крепежа и монтажной процедурой. Использование обычной мягкой шайбы вместо предусмотренной стандартом закаленной детали может привести к деформации опорной поверхности и потере части предварительного натяжения.
Области применения конструкционного крепежа
Комплекты DIN EN 14399 используются в стальных каркасах промышленных и коммерческих зданий, мостах, эстакадах, башнях, опорах, крановых конструкциях, энергетическом оборудовании и тяжелых машинах.
Они особенно востребованы в соединениях, где необходимо ограничить взаимное перемещение деталей и сохранить высокую силу стяжки. При этом сам стандарт на крепеж не заменяет расчет соединения. Проектировщик должен учитывать тип отверстий, состояние контактных поверхностей, направление нагрузки, усталостное воздействие, температуру и условия эксплуатации.
Как составить запрос на поставку DIN EN 14399
Полный запрос должен содержать обозначение системы HR, HV или HRC, номер соответствующей части стандарта, диаметр резьбы, длину болта, сочетание классов прочности, тип шайб, покрытие и количество.
Также рекомендуется указать требования к упаковке, маркировке партий, сертификатам, протоколам испытаний и прослеживаемости. Для нестандартных размеров или специальных покрытий желательно приложить чертеж либо техническую спецификацию.
Для международных проектов важно заранее согласовать требования к документации и приемке. Через комплексную систему поставок Flybear заказчики могут направлять запросы на болты, гайки, шайбы, защитные покрытия, специальную упаковку и изготовление крепежа по проектным требованиям.
Монтаж и контроль затяжки
Перед монтажом необходимо проверить маркировку деталей, состояние резьбы, правильность расположения шайб и отсутствие загрязнений. Крепеж следует хранить в оригинальной упаковке и защищать от влаги, пыли и повреждений покрытия.
Затяжка выполняется по утвержденной процедуре. В зависимости от проекта могут применяться метод контролируемого момента, комбинированный метод, индикаторы прямого натяжения или специализированный инструмент для системы HRC.
Использовать универсальную таблицу моментов без учета конкретного покрытия и смазки рискованно. Один и тот же момент затяжки может создавать различное усилие в зависимости от трения. Поэтому монтажные параметры должны соответствовать испытанному комплекту и требованиям проектной документации.
Критерии выбора поставщика
При выборе поставщика важно оценивать не только цену болта, но и способность обеспечить полный совместимый комплект. Следует уточнить размерный ряд, доступные покрытия, возможности нестандартного производства, контроль механических свойств и систему идентификации партий.
Надежная поставка предполагает согласование всех параметров до запуска производства. Это снижает риск получения несовместимых деталей, задержек на строительной площадке и повторных закупок.
DIN EN 14399 — это комплексный подход к высокопрочным предварительно напряженным соединениям. Наилучший результат достигается, когда болт, гайка, шайбы, покрытие, смазка, инструмент и метод контроля рассматриваются как единая система.
