Двухдисковые самостопорящиеся шайбы DIN 25201 применяются в болтовых соединениях, где обычные плоские или пружинные шайбы не обеспечивают достаточной защиты от самоотвинчивания при вибрации, ударных нагрузках и переменных рабочих условиях.

Практическое применение двухдисковых самостопорящихся шайб DIN 25201

В промышленном крепеже надежность соединения зависит не только от прочности болта или гайки, но и от способности узла сохранять предварительное натяжение в течение всего срока эксплуатации. Вибрация, поперечные перемещения, температурные циклы и динамические нагрузки могут постепенно снижать зажимное усилие. В результате соединение теряет стабильность, что приводит к дополнительному обслуживанию, простою оборудования и риску повреждения конструкции.

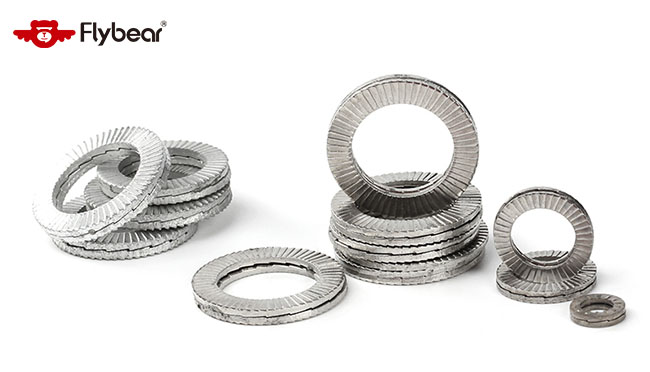

Двухдисковые самостопорящиеся шайбы DIN 25201, также известные как клиновые стопорные шайбы, используются как механический способ защиты резьбовых соединений. Их конструкция состоит из пары шайб с клиновыми поверхностями на внутренней стороне и радиальными насечками на наружной стороне. При затяжке насечки фиксируются на сопрягаемых поверхностях, а клиновая геометрия препятствует самопроизвольному проворачиванию гайки или головки болта.

Для покупателей, инженеров и поставщиков крепежа важно понимать, где такие шайбы дают наибольший практический эффект. Flybear Fastener поставляет крепежные решения для промышленных задач, где требуется стабильность соединений, совместимость со стандартами и возможность подбора изделий по материалу, размеру, покрытию и условиям эксплуатации.

Где применяются двухдисковые самостопорящиеся шайбы DIN 25201

Основная область применения таких шайб — узлы, работающие в условиях вибрации. Это может быть транспортное оборудование, строительная техника, железнодорожные конструкции, сельскохозяйственные машины, горнодобывающее оборудование, энергетические установки, промышленные станки и металлоконструкции. В этих сферах резьбовые соединения регулярно подвергаются переменным нагрузкам, поэтому стандартная фиксация только моментом затяжки часто оказывается недостаточной.

В машиностроении клиновые шайбы DIN 25201 применяются для крепления корпусов, опор, рам, кронштейнов, защитных кожухов и элементов приводных систем. Они помогают сохранить зажимное усилие в узлах, где соединение должно оставаться разборным, но при этом устойчивым к рабочей вибрации. Это особенно важно для оборудования, которое обслуживается периодически и не должно требовать постоянной подтяжки крепежа.

В транспортной отрасли такие шайбы используются в креплениях, где присутствуют дорожные вибрации, ударные воздействия и повторяющиеся нагрузки. Они подходят для элементов шасси, подвесных конструкций, монтажных рам, креплений вспомогательного оборудования и соединений, которые должны сохранять надежность при длительной эксплуатации.

Преимущества клинового принципа фиксации

Главное отличие двухдисковой шайбы от многих других стопорных элементов заключается в том, что фиксация основана не только на трении. При попытке самоотвинчивания клиновые поверхности пары шайб создают эффект увеличения натяжения в соединении. Благодаря этому соединение сопротивляется ослаблению даже при динамических воздействиях.

Еще одно преимущество — удобство монтажа. Шайбы устанавливаются парами, клиновыми поверхностями друг к другу. В зависимости от конструкции изделия они могут поставляться как предварительно собранная пара, что упрощает установку на производственной линии или при ремонте оборудования. При правильном подборе размера шайба работает совместно с болтом, гайкой и сопрягаемой поверхностью, не требуя сложного специального инструмента.

Такие шайбы также полезны там, где применение клеевых фиксаторов резьбы нежелательно. Например, при частом демонтаже, загрязненной рабочей среде, высоких требованиях к чистоте сборки или необходимости быстрого обслуживания механическая фиксация может быть более удобным решением.

Материалы, покрытия и рабочая среда

При выборе шайб DIN 25201 необходимо учитывать материал крепежа, прочность болта, тип поверхности и условия эксплуатации. Для обычных промышленных применений часто выбирают стальные шайбы с защитным покрытием. Для влажной, наружной или коррозионной среды могут применяться варианты из нержавеющей стали или шайбы с подходящей антикоррозионной обработкой.

Покрытие должно соответствовать не только требованиям защиты от коррозии, но и условиям монтажа. Поверхностное трение влияет на момент затяжки и фактическое зажимное усилие. Поэтому при ответственных соединениях важно согласовывать шайбы с болтами, гайками и требованиями сборочной документации.

Также следует учитывать твердость сопрягаемой поверхности. Наружные насечки шайбы должны надежно взаимодействовать с поверхностью детали или с поверхностью под гайкой. Если материал слишком мягкий, окрашенный или имеет нестабильное покрытие, требуется дополнительная проверка совместимости.

Как правильно выбрать DIN 25201 шайбы для проекта

Для корректного выбора необходимо определить размер резьбы, класс прочности болта, материал шайбы, тип покрытия, рабочую температуру, наличие влаги или химических факторов, а также характер нагрузки. Для стандартных болтовых соединений подбирают шайбы по номинальному диаметру резьбы. При этом важно использовать пару шайб как единый стопорный элемент.

В проектах с высоким уровнем вибрации стоит учитывать не только саму шайбу, но и всю систему крепления. Болт должен иметь достаточную длину зацепления резьбы, гайка должна соответствовать классу прочности, а поверхность контакта должна быть ровной и пригодной для фиксации насечек. Неправильная сборка может снизить эффективность даже качественного стопорного элемента.

Для закупщиков важны стабильность размеров, повторяемость качества, соответствие чертежу или стандарту, наличие нужного материала и возможность поставки в требуемом объеме. Если проект требует нестандартного размера, специального покрытия или упаковки для сборочной линии, эти требования лучше согласовать до размещения заказа.

Типичные ошибки при применении стопорных шайб

Одна из распространенных ошибок — установка только одной половины пары. Двухдисковая шайба работает именно как комплект из двух элементов, поэтому разделение пары нарушает принцип фиксации. Другая ошибка — неправильная ориентация клиновых сторон. Клиновые поверхности должны быть обращены друг к другу, а насечки — к гайке, головке болта или детали.

Также не рекомендуется использовать шайбы без проверки совместимости с мягкими материалами, большими отверстиями, длинными пазами или поверхностями с нестабильным покрытием. В таких случаях может потребоваться увеличенная наружная форма, дополнительная плоская шайба, изменение конструкции узла или другой способ фиксации.

Еще один важный момент — контроль момента затяжки. Даже эффективная самостопорящаяся шайба не заменяет правильную сборку. Если болт недостаточно затянут, соединение не получит нужного предварительного натяжения. Если затяжка чрезмерна, возможно повреждение резьбы, покрытия или сопрягаемых деталей.

Заключение

Двухдисковые самостопорящиеся шайбы DIN 25201 являются практичным решением для болтовых соединений, работающих под воздействием вибрации, ударов и динамических нагрузок. Они востребованы в машиностроении, транспорте, энергетике, строительной технике, промышленном оборудовании и металлоконструкциях.

Правильный выбор таких шайб требует учета размера резьбы, материала, покрытия, прочности крепежа и условий эксплуатации. Для B2B-покупателей это не просто небольшой элемент крепежа, а важная часть системы надежности соединения. Грамотно подобранная клиновая стопорная шайба помогает снизить риск ослабления крепежа, упростить техническое обслуживание и повысить стабильность работы оборудования.
